产品简介
| JY-LD6900模块是一款低频的RFID远距离模块，支持134.2kHz、125kHz工作频率，符合ISO11784/5国际标准，支持读取FDX-B、EMID格式的低频电子耳标，配套专用RFID天线，读取距离达20cm以上。 该模块具有接收灵敏、性能稳定、可靠性强的特点，读卡时间小于30ms，识别速度2m/s，满足动物在走动时的识别情景。可广泛应用在动物宠物身份识别、自动饲喂设备、牲畜门禁、通道盘点、宠物智能设备等领域。 |
产品性能
◆ 符合ISO11784/5国际标准协议 ；
◆ 工作频率支持125kHz 、134.2kHz ；
◆ 产品支持EMID、FDX-B及其兼容卡 ；
◆ 带32 级自动调谐电路 ；
◆ 读动物耳标 20cm 以上 ；
◆ 读卡时间小于30ms，识别速度达2m/s ；
◆ 5V电压，功率≤1.5 W，UART 通信接口 ；
◆ 可选通用自由口协议或Modbus Rtu协议 ；
◆ 体积小巧，机械尺寸37mm*34.6mm*9.5mm ；
产品参数
项目 | 技术参数 | 项目 | 技术参数 |
产品品牌 | 科智牧KEZMO | 产品型号 | JY-LD6900 |
工作频率 | 125kHz、134.2kHz | 协议标准 | ISO11784/5 |
读卡类型 | FDX-B、EMID | 通信接口 | UART |
读卡距离 | ＞20cm | 读卡时间 | ＜30ms |
识别速度 | 2m/s | 通讯协议 | Modbus RTU、自由口协议 |
电压 | 5V | 功率 | ≤1.5W |
工作温度 | -20 ~ 85℃ | 相对湿度 | 5% ~ 95% |
产品尺寸 | 37mm*34.6mm*9.5mm | ||
电气参数（极限参数）
工作温度：-20℃ ~ 85℃
贮藏温度：-40℃ ~ 125℃
极限电压（VCC to VSS）：-0.3V ~ ﹢5.5V
电源管脚对地电压：-0.3V ~ ﹢5.8V
信号管脚对地电压：-0.3V ~ ﹢3.5V
每个管脚最大IOL：±2mA
相对湿度：5% ~ 95%
注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。
直流特性
测试条件Temperature=﹢25℃。
器件直流特性表
符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
VCC | 工作电压 | 3.6 | 5.0 | 5.5 | V | |
IDC1 | 电流消耗 | 正常模式 | 250 | mA | ||
IDC2 | 电流消耗 | 待机模式 | 0.5 | mA | ||
VOL | 输出低电平 | I(OLMAX)=-2mA | 0 | VSS+0.3 | V | |
VOH | 输出高电平 | I(OHMAX)=2mA | 3.0 | 3.3 | V |
管脚说明

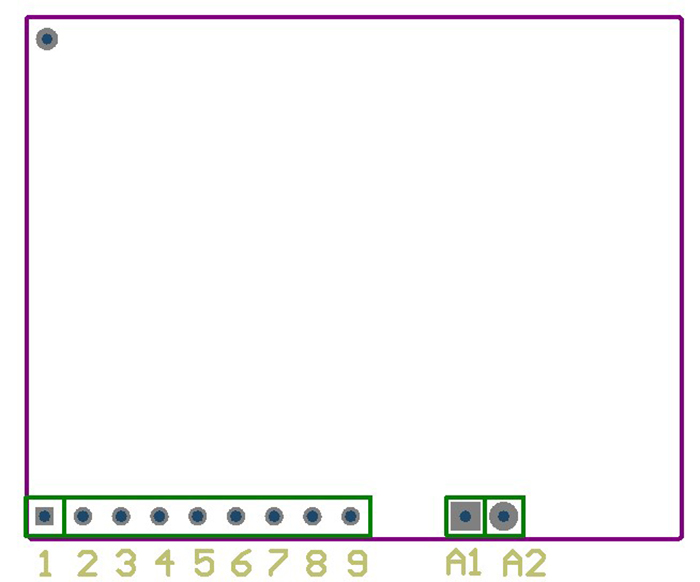

管脚定义图
管脚说明例表
管脚 | 符号 | 功能 |
1 | VCC | 电源输入引脚：5V |
2 | GND | 电源地 |
3 | CK | 悬空 |
4 | CD | 悬空 |
5 | PWEN | 模块使能引脚：高电平有效 |
6 | TX | 数据发送引脚 |
7 | RX | 数据接收引脚 |
9 | LED1 | LED输出引脚： 常态为高电平，读到标签输出低电平 |
A1 | ANT | 天线引脚 |
A2 | ANT | 天线引脚 |

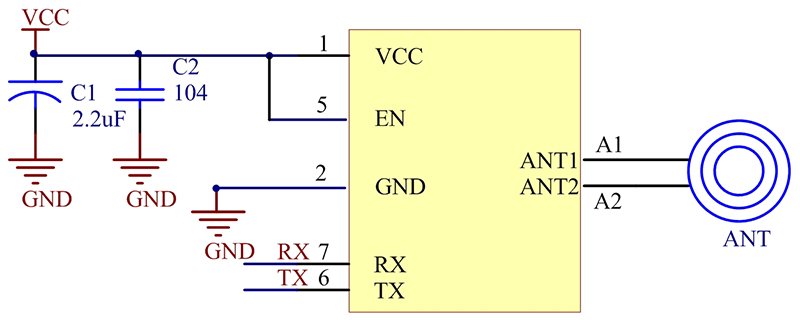

应用电路图
应用场景
广泛应用于宠物智能设备（如宠物智能喂食器、智能猫砂盆、智能喂水器等）与动物宠物身份识别、自动饲喂设备、牲畜门禁、通道盘点等领域。
