健永高性能固定式读写器

日期:2017-03-21 浏览:719

       RFID读写器(RFID Reader and Writer)又称为RFID阅读器(RFID Reader)或者询问器,是读取和写入电子标签内存信息的设备。RFID读写器有可以与计算机网络进行连接,计算机网络可以完成数据信息的存储、管理和控制。RFID读写器是一种数据采集设备,其基本作用就是作为数据交换的一环,将前端电子标签所包含的信息,传递给后端的计算机网络。

      RFID读写器的基本组成

       RFID读写器基本由射频模块、控制处理模块和天线三部分组成。读写器通过天线与电子标签进行无线通信,RFID读写器可以看成一个特殊的收发信机;同时,RFID读写器也是电子标签和计算机网络的连接通道。

      固定式RFID读写器

       固定式读写器一般是指天线、读写器与主控机分离,读写器和天线可以分别安装在不同位置,读写器可以有多个天线接口和多钟I/O接口。固定式读写器将射频模块和控制处理模块封装在一个固定的外壳里,完成射频识别的功能。固定式读写器可以采用下图所示的形式。

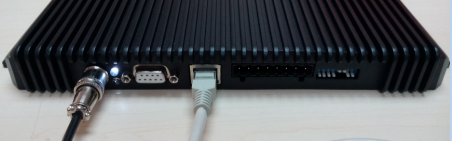

高性能超高频RFID固定式读写器JY-U8730

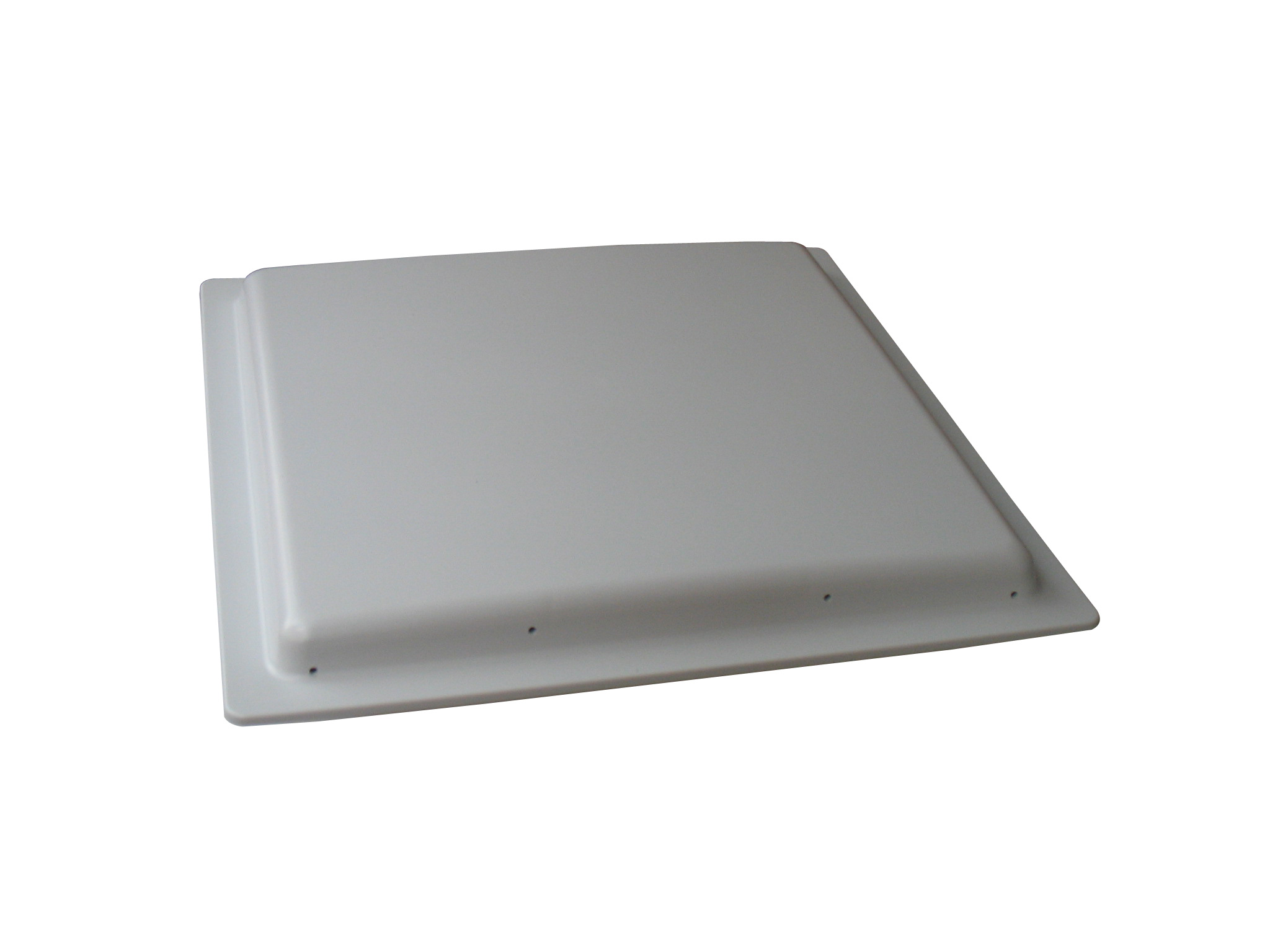

固定式读写器天线

      固定式读写器的主要技术参数如下:

    (1)供电方式

       供电可以为220V交流电、110V交流电或12V直流电,电源接口通常为交流三针圆形或直流同轴插口。

     (2)天线及天线接口

       天线可以采用单天线、双天线或多天线形式。天线接口可以为BNC或者SMA射频接口。天线与读写器的连接可以为螺钉旋接方式或者焊点连接方式。

     (3)通信接口

       通信接口可以采用RS232接口、RS485接口或RJ45网口接口等。

       健永固定式读写器JY-U8720的操作和设置

       1、第一步:连接电源

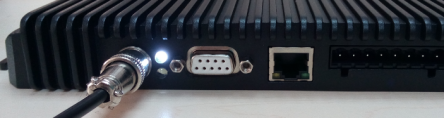

        将随机附带的电源适配器插入电源插座,如图所示:


       此时,将听到“滴”的一声鸣响,同时电源指示灯亮。表示上电过程正常,读写器自检通过。

        2、第二步:连接天线

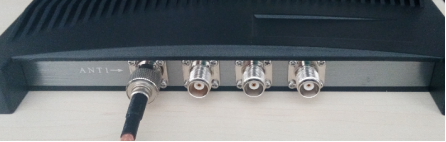

        将接口为TNC的天线接入读写器的天线端,如图所示:

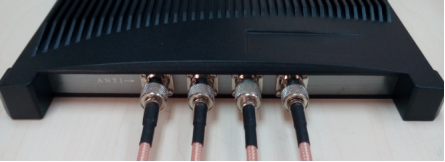

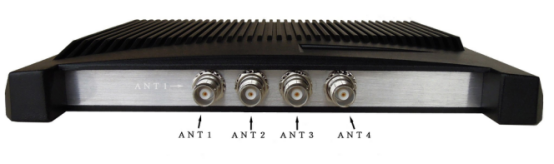

         最多可接入4个天线,如图所示:


          3、第三步:连接数据线

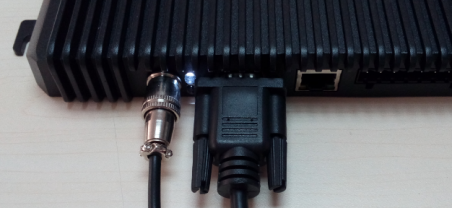

          通过 RS–232 接口与电脑连接,拧紧固定螺柱。如图所示:

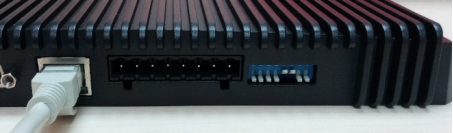

          此时,需要将7、8号配置开关切换到如下图所示位置:

图片关键词


也可以通过 TCP/IP 接口与电脑连接,如图所示:


          此时,需要将3、4号配置开关切换到如下图所示位置:

图片关键词


         拨码开关定义如下:

1、①:EN控制,ON状态,拉低EN 脚。

2、②:GPIO1 控制,ON状态,拉低GPIO1。

3、③④:TCP/IP通讯,ON状态,为TCP/IP通讯。

4、⑤⑥:空。

5、⑦⑧:RS232通讯,ON状态,为RS232通讯。
